萬向搖臂穿孔機
發布時間:2020-01-07瀏覽次數:829

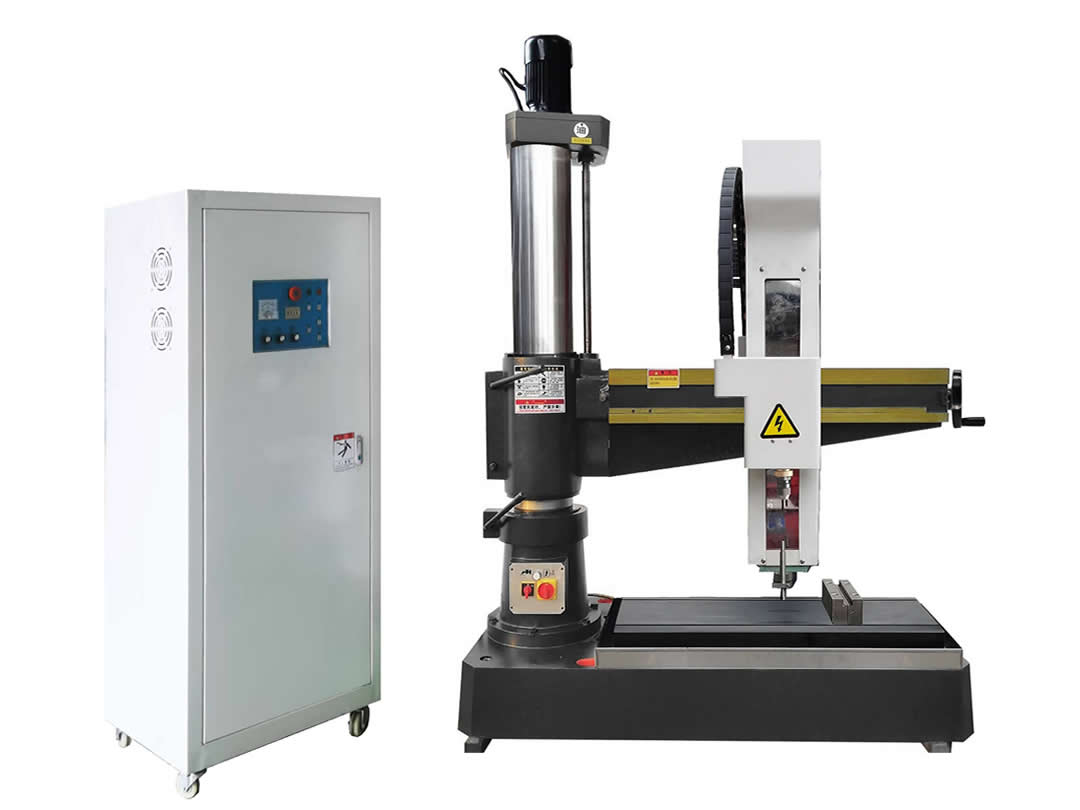

  • DZ703Y-1000

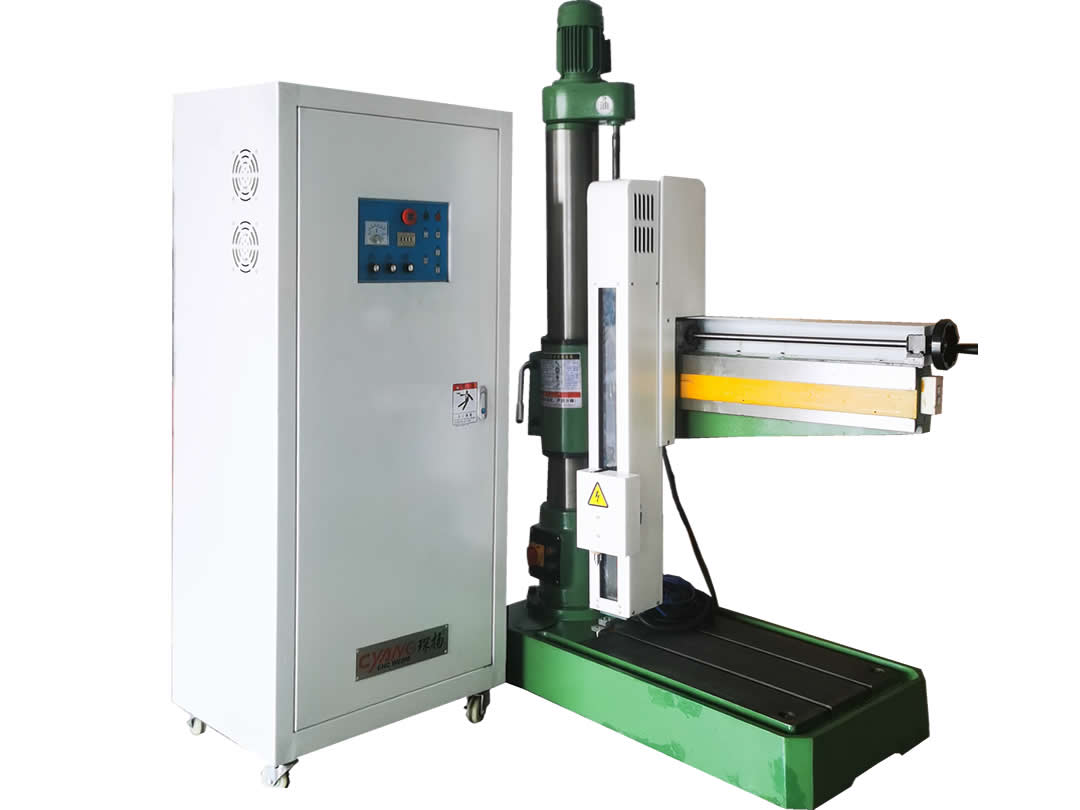

  • DZ703Y-600

適用范圍

萬向搖臂電火花穿孔機床操作方便、靈活,適用范圍廣,具有典型性,特別適用于單件或批量生產帶有多孔大型零件的孔加工,還可用蝕除折斷在工件中的鉆頭、絲錐,而不會損壞原孔或螺紋。可直接對不銹鋼、淬火鋼、硬質合金、銅、鋁等導電材料工件的斜面、曲面進行小孔加工。還可用蝕除折斷在工件中的鉆頭、絲錐,而不會損壞原孔或螺紋。

機床主要特征

機床由底座、立柱、搖臂、主軸伺服進給系統、工作臺及放電控制柜等部分組成。內立柱固定在底座的一端,在它的外面套有外立柱,外立柱可繞內立柱回轉360度。搖臂的一端為套筒,它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體,而升降螺母固定在搖臂上,因此搖臂不能繞外立柱轉動,只能與外立柱一起繞內立柱回轉。主軸伺服進給系統是一個復合部件,由主傳動伺服電機、旋轉頭及電極夾頭等部分組成。主軸安裝在搖臂的水平導軌上,可以通過手輪操作,使其在水平導軌上沿?fù)u臂移動。旋轉頭上部接高壓水管,高壓水通道在旋轉頭內經密封裝置連接到電極,利用主軸帶動銅管電極,配合控制及放電電源,自動跟蹤脈沖放電速度,連續向下垂直運動進行脈沖火花放電來蝕除金屬,即可達到穿孔加工目的。整個動作自動控制,一氣呵成,快速,準確,效率高。

●  能加工孔徑¢0.3~¢4.0,最大深徑比能達300:1以上;
●  能直接從斜面,曲面穿入,黃紅銅電極皆可;
●  直接使用自來水作工作液,成本低,無污染,無公害,符合環保要求;
●  采用高壓水泵,工作噪音低,使用壽命長,使加工更穩定;
●  主軸采用鋁合金,雙速控制模式,使回退速度比加工速度快一倍,加工時緊密跟蹤,實現細電極高效穩定加工;
●  采用機電分體獨立設計,大部分元器件裝在電器柜內,減少故障率;
●  最新數字自適應脈沖電源技術,獨特的快速SML回路,電極消耗低,加工表面平滑無毛邊;
●  電極旋轉采用同步帶傳動式旋轉頭,體積小、噪音低.

主要技術參數

項目

參數

機床型號

DZ703Y-600

DZ703Y-1000

機床外形尺寸(長×寬×高)

1290×645×2050mm

180820×2380mm

電源柜尺寸(長×寬×高)

700×500×1500mm

700×500×1500mm

機床重量

920kg

1500kg

搖臂上下行程

500mm

780mm

搖臂左右行程

680mm

680mm

最高放置工件厚度

600mm

1000mm

電極直徑

Φ0.33.0mm(可定制Φ0.55.0mm)

最大加工深度

500mm

最大工件重量

1500kg

主軸伺服行程

320mm

旋轉頭(C軸)轉速

20-120rpm

搖臂回轉角度

360°

標準電源

380V±10%/50Hz

輸入功率

4.0kw

最大加工電流

30A

電極最大長度

500mm

工作液最大壓力

7.0Mpa

工作液過濾方式

隙式

最大穿孔速度

10-100mm/min(指定材料和電極直徑)

水箱容積

2×20L

加工材料

不銹鋼、淬火鋼、硬質合金、銅、鋁等

工作液

自來水

NC控制軸

Z

顯示屏幕

LCD

環境條件

15-30℃/40-80%

升降電機功率

0.75kw

額定工作壓力為7MPA,流量2.1-2.5L/MIN, ,功率0.37-0.5KW.
