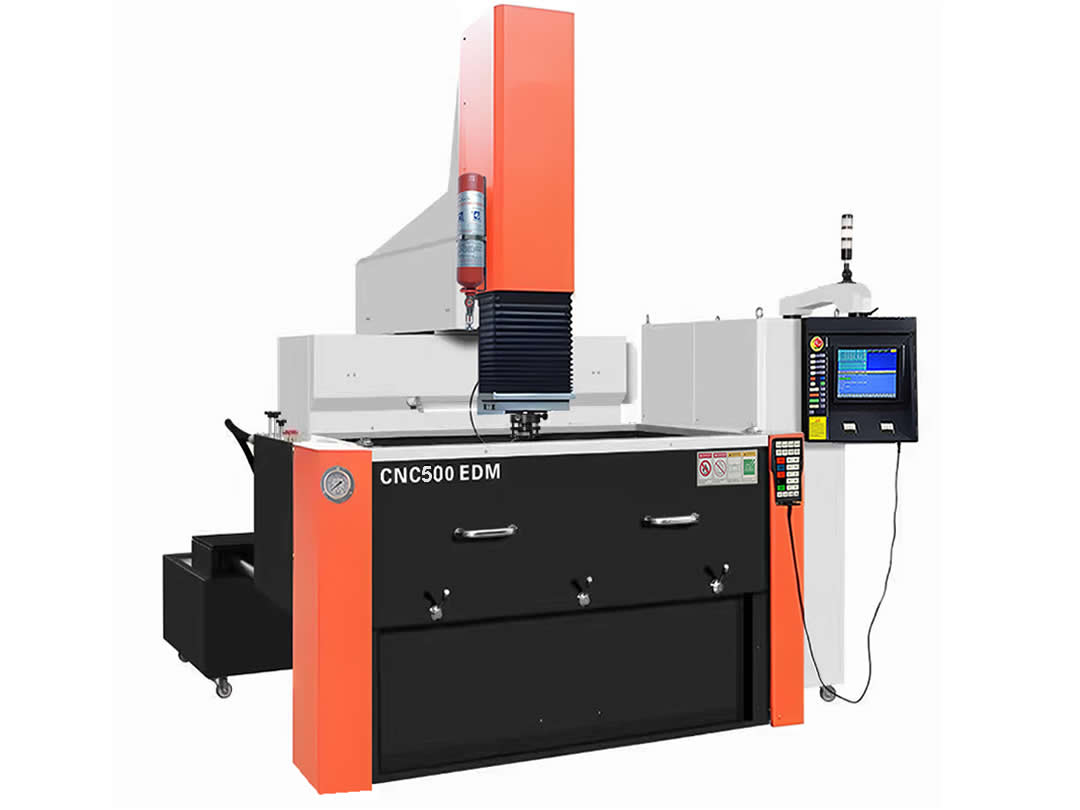

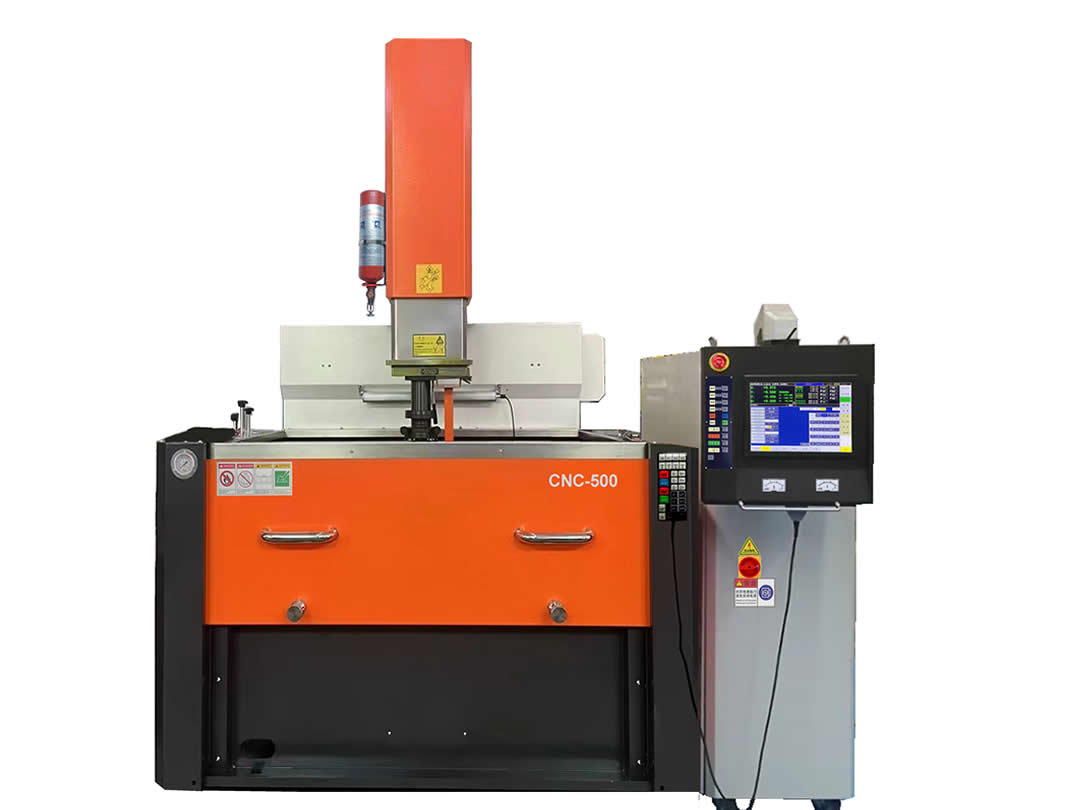

CNC500鏡面火花機
發布時間:2025-07-17瀏覽次數:30
  • CNC 500
  • CNC500

鏡面電火花加工機

? 主要應用于復雜模具型腔加工,且表面具有鏡面反光效果、尤其適用于不便于進行拋光的復雜曲面的精密加工,可以省去手工拋光工序,提高因手工拋光帶來的精度誤差和質量。縮短模具制造周期。鏡面加工只是其中功能之一,高精度,高效率也是其重要特征尤其在高精密模具的應用中優勢明顯,具有十分重要的實際意義。

牛頭式火花機機械特點
? 主機采用有限元技術分析,優良的強韌鑄鐵,結構加強筋的科學合理布局,使得床身、立柱獲得了高剛性和較小的熱變形,從而使得機床實現了高精度、高速度的加工性能;

? XY軸移動采用滑枕式結構(牛頭結構),相對移動被加工物的放電結構, 實現數控軸全行程運動的穩定性,消除XY軸移動的起伏誤差和偏轉誤差;

? 采用固定工作臺的形式,承重能力大,不會因工作臺面荷重而影響加工精度,更適合大、中型模具的加工;

? 進口超精密級直線導軌和研磨級滾珠絲桿傳動,加工軸摩擦系數小,剛性好,運動反應更為靈敏,可實現高速加工;
? 放電加工是通過電腦控制移動電極來實現單軸或多軸聯動自動加工;
? 主軸有二條精密滾動導軌支承,滾珠絲桿驅動,交流伺服電機控制,具有高動態精度控制和免維護性能;
? 主軸桿為雙螺母預加載型,保證無反向間隙,驅動矩小,微量進給準確可靠,交流伺服系統配上相應的控制系統,實現自適應控制加工;
? 主軸下部裝有一個帶T型槽的電極連接板,電極連接板與主軸是絕緣的,它可以直接裝夾大型電極,也可以裝上各種工具以滿足小電極裝夾的需要;
? 工作液槽采用向下拉的手控門設計,節省操作空間,集中潤滑系統設計,有利于機床的維護和保養;

? 采用自動供油系統,可自行設定供油量及供油間隔,保證其運動順暢。


CNC系統主要功能
? 全新的電火花數控系統搭載了Windows7嵌入式操作系統,多軸聯動功能(可支持六軸聯動選配);
? 專家系統,配有強大的加工工藝數據庫,自動生成各種不同型腔加工工藝模塊,可根據不同材質的加工要求選擇應用。能進行電極和工件材料的組合加工;銅/鋼、石墨鋼、銅/鋁合金、石墨/鋁合金、銀鎢/鋼、銅鎢/鋼、銀鎢/硬質合金、銅鎢/硬質合金、銅/鋅合金、石墨/鋅合金、銅/銅合金;
? 硬質合金專用回路、高速石墨加工回路、鏡面加工回路、超高精加工回路、梨皮面加工回路(選配)等;
? 搖動功能:自由搖動,加工到底側搖,象限搖動,鎖定指定軸搖動,自定義象限區域搖動;
? 超精PIKA加工電路鏡面加工功能:精細的電流控制電路,具有更好的大面積超精加工性能,同時具有出色的清角性能;

? 實現大面積高光潔度、小面積超精PIKA鏡面加工電路:AI數控電源搭載PIKA加工電路,可實現Ra值優于0.1μm的均一性鏡面加工;

? 高精度高效率低損耗:實現機床加工的高精度(重復定位精度≤5μm)、高效率(≥530mm/min)、低電極損耗率(≤0.1%);

? 自動加工功能:輸入電極和工件的材料、加工面積、電極的收縮率、所需的表面光潔度等。然后,控制系統根據專家數據庫自動計算從粗加工到精加工的加工參數;

? 自動定位功能:端面定位、中心定位、拐角定位、內孔定位、隨機三點定位、出料位置自主定位等;

? 具有電極消耗自動補正能力,在多孔加工時,可預設電級損耗量。計算機將自動補償深度,使每孔深度一致;

? 機械原點自動歸零功能,加工中途停電時,計算機可自動找機械原點;

? CNC指令,標準G代碼,ISO代碼;

? 斷電復位,錯誤信息提示功能;

? 可做二軸六向側放,多孔加工、圓、方擴孔、45度清角加工,任意角度放射擴孔、平面擴孔、三軸螺旋加工;

? 安全控制功能:過載保護、代碼語法檢測、油位控制、油溫控制、自動滅火器。


主要技術參數

項目

參數

工作液槽尺寸

1300×850×450mm

工作臺面尺寸

800×500mm

工作臺XYZ軸行程

500×400×350mm

定位精度

0.008mm

重復定位精度

0.005mm

工作臺到電極平頭最小/最大距離

300~600mm

最大電極重量

80kg

最大工件重量

1800kg

電源

3PH-380V ±10% ,50/60Hz

最大加工電流

50A

功率

9KVA

最大加工速度

530mm3/min

電極消耗比

<0.1%

最佳表面粗細度

Ra 0.1μm

控制方式及軸數

三軸三聯動(標配),四軸四聯動(選配)

油槽開閉方式

手動下拉

電源柜類型

 懸臂版

操作系統

Windows

系統語言

中文/英文

 輸入方式

觸摸屏、鍵盤、U盤、局域網

顯示方式

15"TFT-LCD

 手控盒

手動脈沖發生器(3M

 位置指令

絕對/增量方式

 各軸運動方式

XYZ軸伺服控制

 各軸補償

各軸分別進行步距誤差補償、間隙補償

 插補方式

直線、圓弧、螺旋線

 各軸分辨率

0.4μm

 最小驅動單位

1μm

 XYZ軸驅動方式

交流伺服

控制電箱尺寸

801200×2000mm

控制電箱重量

350kg

 加工液過濾方式

交換式紙芯過濾器

 過濾精度

510μm

機器重量

2800kg

機床外觀尺寸

2450×2500×2350 mm
